Zündkerzen470.2426.20 Bremsscheibe COAT Z
Bitte Fahrzeugverwendung beachten! Einschränkungen einsehen.
UVP 255,17 €
48,39 €
(Preis pro Stück)Zustellung bis Mi., 18. Mär.
Fragen zum Artikel?
Hotline: +49 711 21951190
WhatsApp-Nummer: +49 174 1949813

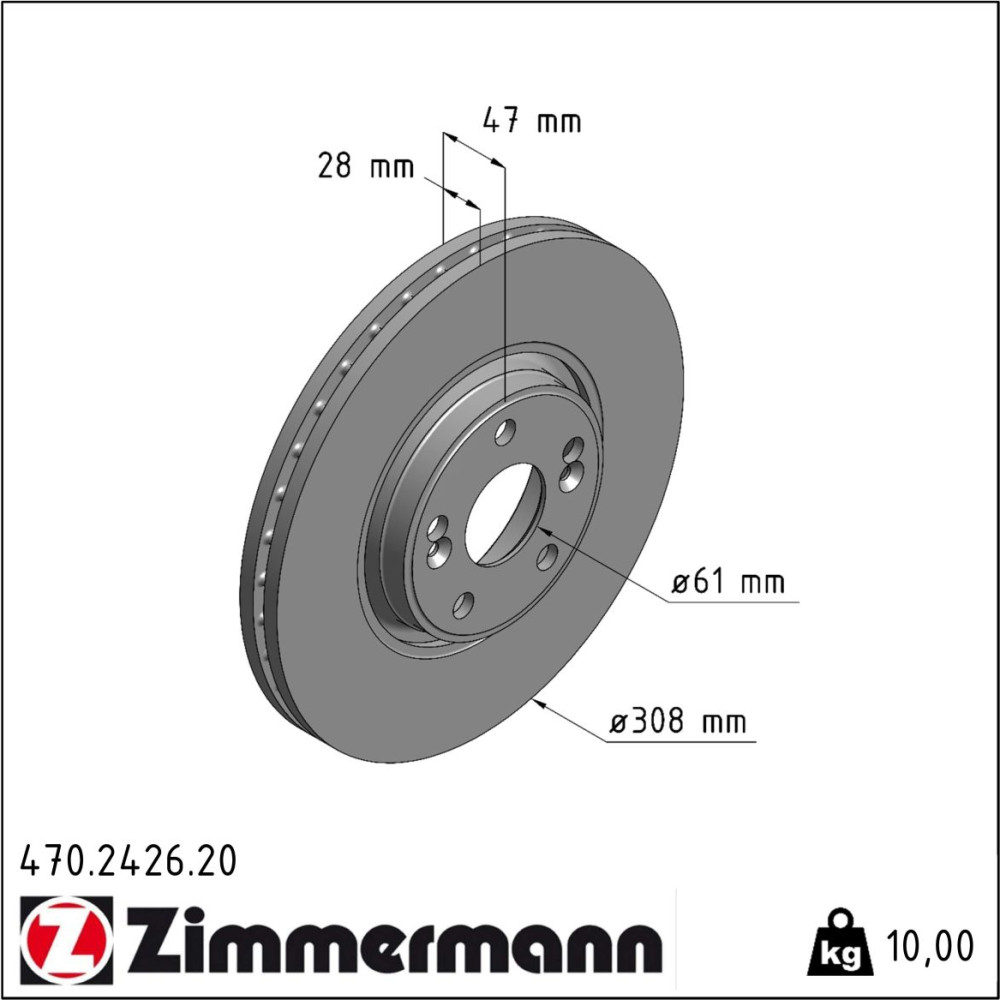

470.2426.20 Bremsscheibe COAT Z
| Hersteller | Zimmermann |
| Hersteller-Nr. | 470.2426.20 |
| Moto100-Nr. | 10180110 |
| Außendurchmesser [mm] | 308 |
| Bearbeitung | hochgekohlt |
| Bohrbild/Lochzahl | 7/5 |
| Bremsscheibenart | außenbelüftet |
| Bremsscheibendicke [mm] | 28 |
| Einbauposition | Vorderachse |
| Felge Lochzahl | 5 |
| Gewicht [kg] | 10 |
| Höhe [mm] | 47 |
| Lochkreis-Ø [mm] | 108 |
| Mindestdicke [mm] | 25,4 |
| Oberfläche | beschichtet |
| Prüfzeichen | ECE R90 APPROVED |
| Zentrierungsdurchmesser [mm] | 61 |
| Mindestbestellmenge | 2 |
OE-Nummern
Diese Liste entspricht den Original-Ersatzteilnummern (OE-Nummern) der Fahrzeughersteller.
| Fahrzeughersteller | OE-Nummer |
|---|---|
| RENAULT | 7701 207 378 |
| RENAULT | 8200 242 317 |
| RENAULT | 8200 570 677 |
| RENAULT | 8201 695 234 |
Vergleichsnummern
Diese Liste entspricht den Artikelnummern (Vergleichsnummern) der Hersteller.
| Hersteller | Artikelnummer |
|---|---|
| A.B.S. | 17158 |
| A.B.S. | 17999 |
| ATE | 24.0128-0135.1 |
| Blue Print | ADR164331 |
| BOSCH | 0 986 479 199 |
| Brembo | 09.9821.21 |
| Delphi | BG9016 |
| Denckermann | B130379 |
| febi bilstein | 24310 |
| Ferodo | DDF1368C-1 |
| FTE | 9071123 |
| Hella | 8DD 355 128-891 |
| Kraft Automotive | 6045440 |
| Magneti Marelli | 360406093001 |
| Maxgear | 19-1305 |
| Maxgear | 19-1305SPORT |
| Meyle | 16-15 521 0044 |
| Meyle | 16-15 521 0044/PD |
| NK | 203948 |
| QUARO | QD2833 |
| Sasic | 6104007 |
| SKF | VKBD 80326 V1 |
| SWAG | 60 92 4310 |
| Textar | 92174005 |
| Triscan | 8120 25183C |
| TRW | DF4260S |
| Vaico | V46-80003 |
| Vaico | V46-80004 |
| Valeo | 197079 |
| Valeo | 673322 |
